一、简介

桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，，每个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆线的类型、数量，合理选定适用的桥架。电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。

二、桥架的分类：

按形状分，分为以下几种：

1. 槽式电缆桥架：槽式电缆桥架是一种全封闭型电缆桥架。它***适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

2. 托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面应用***广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。

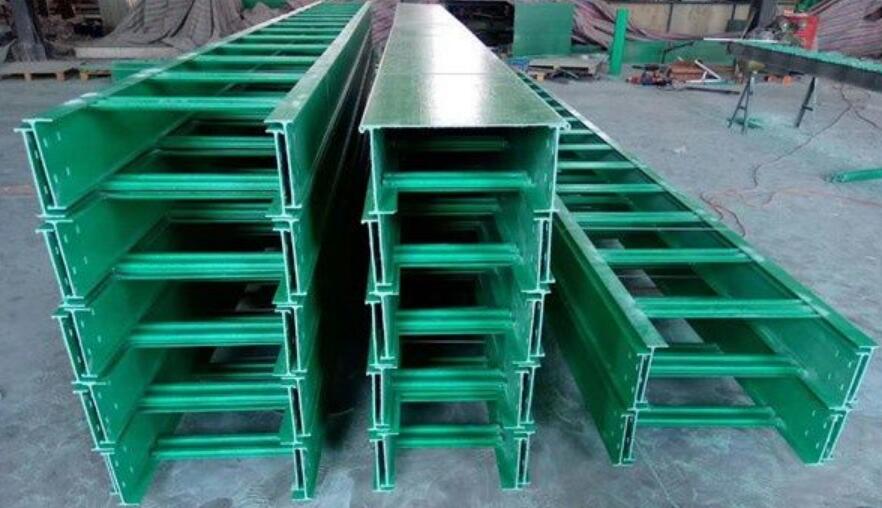

3. 梯级式电缆桥架：梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

4. 组合式电缆桥架：组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

5. 网格式电缆桥架：网格式电缆桥架适用于电力、通讯电缆布线是做为传统桥架的延伸，电缆桥架原材料为钢丝，经焊接后成型，***后进行表面处理。

6. 大跨距电缆桥架：当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

三、电缆桥架的材质分类：

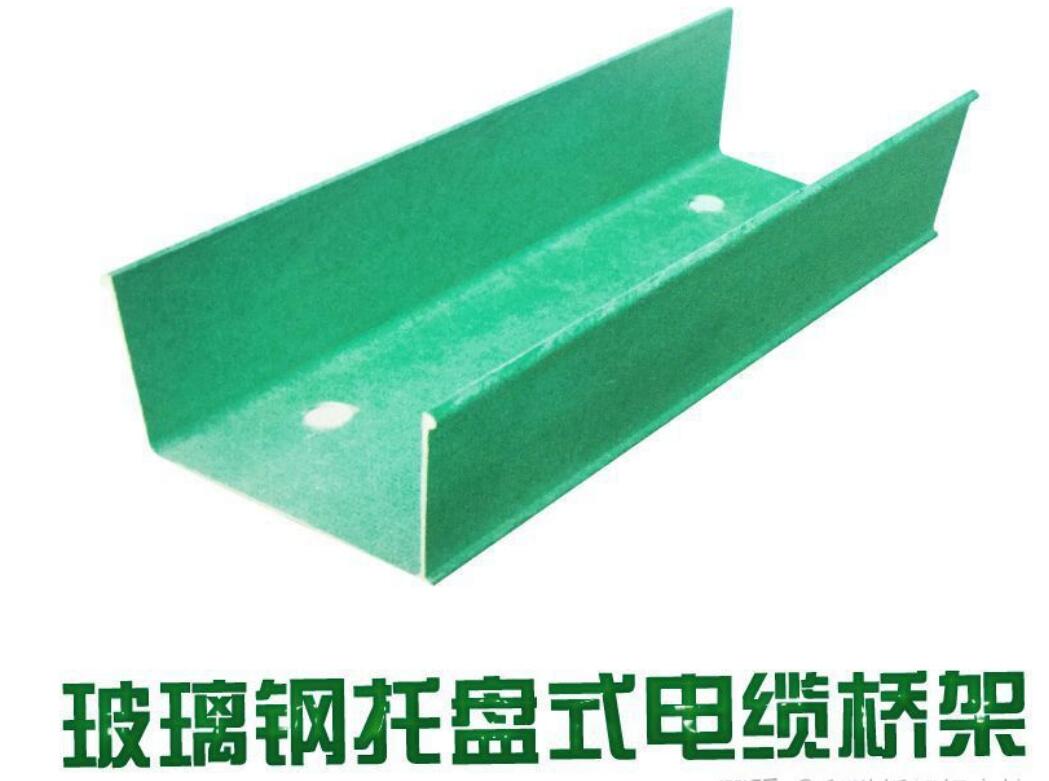

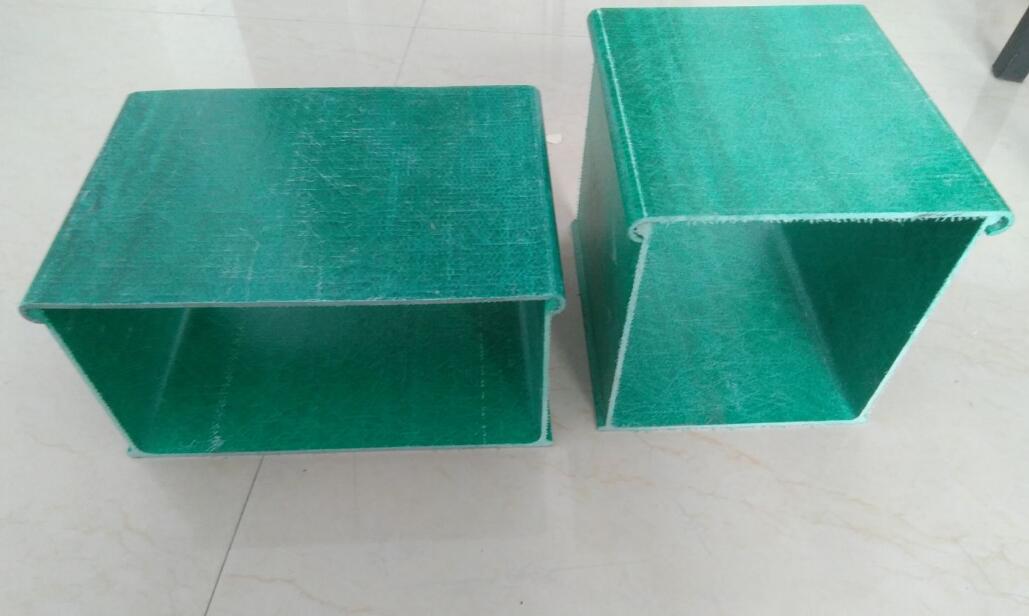

1. 玻璃钢：玻璃钢电缆桥架既有金属桥架的刚性，又有玻璃钢桥架的韧性，耐腐蚀性能好、抗老化性能强。能广泛应用于石油、化工、电力、轻工、电视、电讯等方面。

2. 不锈钢：不锈钢电缆桥架的原料是利用不同型号材质的不锈钢板材制造而成的，表面一般不需处理，其桥架的强度、耐腐蚀度比一般桥架要高很多。

3. 铝合金：铝合金电缆桥架，它具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀、使用寿命长、安装方便、适用于一般环境地区，在沿海临雾地区、高湿度和有腐蚀性的环境中，更能显示出铝合金电缆桥架的独特抗腐蚀性能。

4. 热镀锌：热镀锌是非常优良的一种。这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层。还具有电镀锌所无法相比拟的强耐蚀性。因此这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。

5. 防火喷塑：喷塑电缆桥架是将塑料粉末喷涂在电缆桥架上的一种表面处理方法。用来在消防通道、管道等场所敷设安装比较合适。

6. 钢质板材：钢制板材电缆桥架一种普通的电缆桥架，在其表面可以进行各种的不同的工艺处理，从达到不同性能特点。

:

:

:

:

:
